品牌:灵卡技术 | 型号:LC329 | 传输距离:200米 |
频道:11个 | 频率:2.4G | 波特率:19200bps |
尺寸:38x38mm | wifi:IEEE802.11 b/g/n | 图像像素:720x576 / 720x480 |

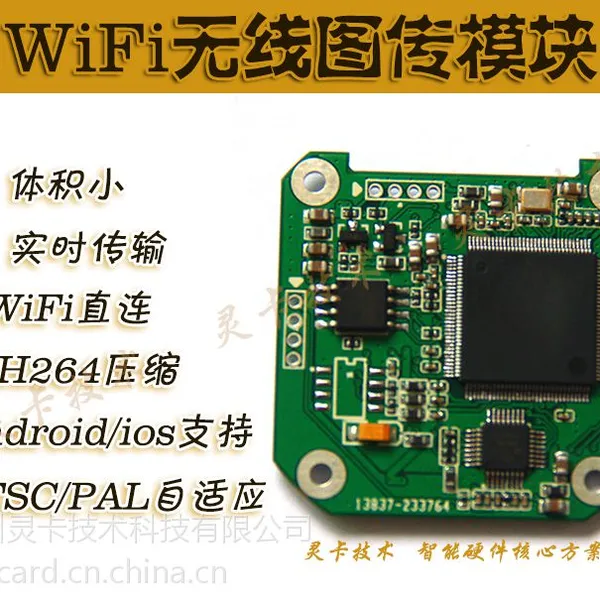

LC329是我司为工业红外相机定制开发的一款基于WIFI的无线图像传输模块。LC329采用美国进口工业级图像处理芯片,程度***图像清晰,色彩还原度高。LC329支持NTSC/PAL制式的视频信号,能完整流程传输720x480@30帧/720x576@25帧图像,并且该模块采用了多种***的视频处理算法如:3D去隔
行,3D去噪滤波,H264编码等。
LC329还预留有GPIO和工业串口等扩展端口,方便其与其他部件电路通讯。采用为Android或者Ios等移动终端的定制开发的软件客户端可以实时浏览LC329的图像,截图和存储视频,收发控制信号等。
LC329核心规格参数:
? 图像大小: 720x480/美国NTSC制式
? 支持的终端: android/ios
? 图像压缩格式:H.264/MJPEG
? WIFI: 802.11bgn
LC329核心器件选型:
? 图像采集芯片,美国,色彩还原好。
? 图像处理芯片,台湾,高性能/低功耗。
? WIFI通讯模块:台湾/美国。
? 电源处理芯片: 美国,高转换效率,低发热/低干扰
? 其他:高速内存,美国
3 接口定义

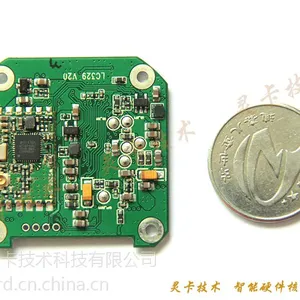

LC329电路板正面要求小于5mm,背面小于3mm
LC329接插件选用2.54mm间距的单排插针(或双排插针),插针高度5mm左右,插针位于正面(及附件图正面通过插针与主板卡连接).因为LC329会配套一个电池控制板一起工作,所以整机不设置电源开关,电源指示灯。其他需要预留的接口有:
? 电源输入
? GPIO口
? LED指示灯
? 复位按键
